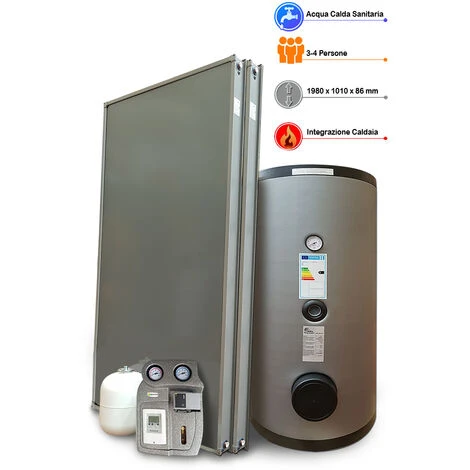

Kit Impianto Solare Termico A Svuotamento Con Integrazione Per Produzione Acqua Calda Sanitaria, 3-4 Persone, Bollitore 300 Litri, 2 Pannelli Solari

Descrizione

Questo impianto solare termico dell’Energy DueGi permette diutilizzare il sole per riscaldare l’acqua caldasanitaria per una famiglia composta da 3-4persone utilizzando il principio di funzionamentoa svuotamento o Drain Back.

Il sistema Drain Back è analogo a quello a circolazione forzatatradizionale. La differenza sostanziale è che il circuito non è inpressione ed è presente un serbatoio di drenaggio, il quale ha lafunzione di raccogliere il liquido quando la pompa dicircolazione risulta ferma.
Questa peculiarità evita problemi di stagnazione dell’impianto e fasi che l’impianto si carichi e lavori solo quando necessario opossibile. Il sistema si svuota per gravità e quindi deve essereinstallato rispettando determinati vincoli in termini di pendenzadelle tubazioni di collegamento.

Questa tipologia di impianto può essere installato inabbinamento ad una caldaia di nuova concezione, magari a pellet o acondensazione, per migliorarne l’efficienza e il risparmioeconomico.

FUNZIONAMENTO:

Quando sussiste sufficiente irraggiamento el’accumulatore è in grado di ricevere ulteriore calore, lacentralina avvia la circolazione e carica l’impianto.

In una prima fase della durata di alcuni minuti (impostabile inbase alle caratteristiche dell’impianto) la pompa graziealla sua prevalenza effettua il caricamento dell’impiantospingendo l’acqua direttamente nei pannelli ed avvia lacircolazione. Successivamente il funzionamento del circolatoreè analogo ad un normale impianto a circolazione forzata.

Al raggiungimento della temperatura massima del bollitore, o incaso di scarso irraggiamento, la centralina sospende lacircolazione ed i pannelli si svuotano ed il liquido defluisce nelvaso di raccolta.

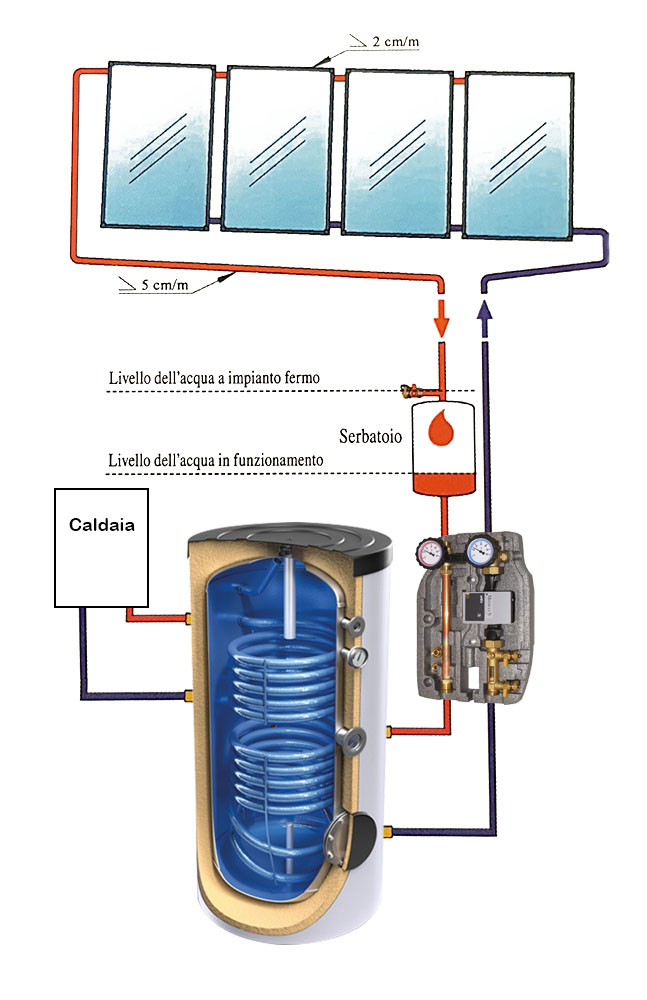

Al fine di favorire il drenaggio i pannelli, oltre ad avere unatipologia costruttiva ad arpa tale da consentire iltotale svuotamento, devono essere installati avendoun’inclinazione minima di 2 cm/m verso l’ingresso posto nella parteinferiore degli stessi, e tutte le tubazioni devono presentare unapendenza minima di 5 cm/m verso l’accumulatore.

Il dislivello tra circolatore e pannello non deve esseremai superiore a 11 metri.

Il serbatoio di raccolta deve avere una capacità totale pariad almeno 1,5 volte la capacità della porzione di circuitosovrastante il vaso esterno (pannelli inclusi); deve inoltre essereposizionato ad una quota inferiore a quella minima dei pannelli,così da permettere il completo svuotamento dell’impianto.





VANTAGGI:

Ridotta manutenzione. Il fluidotermovettore non ristagna nei collettori per cui non si rischia chegeli o si deteriori.
Nessun utilizzo di sostanze chimiche nel circuitosolare.
Risparmio di alcuni componentiimpiantistici.
Lunga vita dell’impianto solare. Lo svuotamentodei collettori evita rischi di alta pressione, colpi d’arietedovuti al vapore, imbrattamento di valvole di non ritorno e pompe ecorrosione.
Risparmio energetico. A impianto fermo non ènecessario smaltire l’energia in eccesso, pertanto non vieneutilizzata l’energia elettrica normalmente necessaria per ilraffreddamento dell’impianto.
Contribuisci ad allungare la durata di vita della caldaiarisparmiando cosi anche sui consumi energetici. La caldaiaimpiegherà meno tempo per portare l’acqua alla temperaturadesiderata.



COMPONENTI:

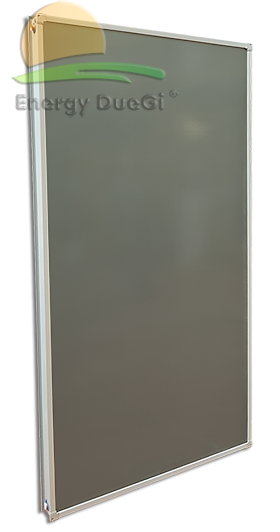

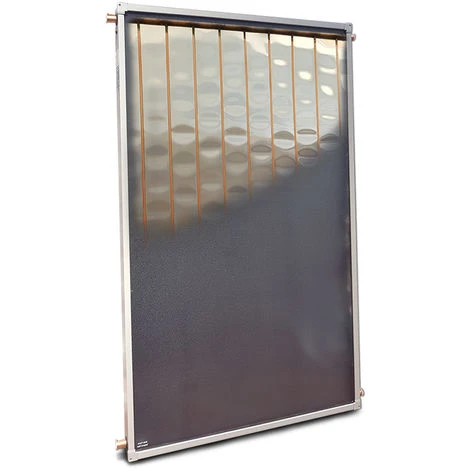

n°2 PANNELLO SOLARE TERMICO EFMAX
Collettorecertificati Solar Keymark in accordo alla UNI EN12975-1-2.
Il nuovo collettore solare EFMAX unisce un design innovativoinsieme a caratteristiche tecniche e di resa veramente eccezionali,con un rapporto qualità/costo insuperabile.
L’elevata qualità è garantita dall’impiego dei più moderni processiproduttivi.

Vantaggi:
Elevato rendimento delcollettore, eccezionale capacità di assorbimento grazie allapiastra captante altamente selettiva in rame al titanio TINOXsaldata ad ultrasuoni.
Ottimo rapporto qualità prezzo, che associato allapossibilità offerte dalle detrazioni fiscali vi consentirà unammortamento dei costi dell’impianto in 3-5 anni.
Modulabile, perché dimensionando opportunamente il numero dicollettori è possibile ottenere l’impianto specifico per le proprieesigenze.
Esente da manutenzione, i collettori solari non necessitanodi manutenzione.
Estremamente durevole, in varie installazioni gli impiantisolari hanno dimostrato una vita operativa di oltre 25 anni.
Resistente agli agenti atmosferici, come grandine, pioggeacide, neve, etc. grazie alla particolare tecnica costruttiva delcollettore solare ed al speciale vetro ad alta trasparenza.

Caratteristiche:
Dimensioni epeso: 1980 x 1010 x 86 mm, 32 kg.
Piastra captante Al/Cu con trattamento altamente selettivo TINOXsaldata ad ultrasuoni spessore 2/10 mm. Assorbimento solare pari al95% ed remissività termica del 4%.
Tubazione a serpentina in rame (diametro 10 mm).
Vetro solare in ESG.
Telaio in profilo in alluminio.
Isolamento spessore 30mm; Conduttività termica 0.035 W/(m*K);Resistività Termica 1.4 (m2*K)/W.
Potenza di picco 1466 watt.
Temperatura di Stagnazione a 1000 W/m2: 152°C.
Massima pressione operativa 6 bar, portata consigliata15-40l/hm2.
Fattore di conversione noa 0,76, Fattore perdita di calore a1 5,14W/m2K, Fattore perdita di calore a2 0,017 W/m2K.
Effettiva capacità termica del collettore per metro quadro diapertura 9,78 KJ/(Km2).
Garanzia 5 anni

Per tutte le caratteristiche tecniche e diingombro potete scaricare la scheda tecnica in fondo allapagina.

A corredo del collettore VENGONO FORNITI: STRUTTURA DIMONTAGGIO SOPRATEGOLA (staffe, profili, fissaggi e bulloneria),RACCORDI DI CONNESSIONE, TAPPATURE, SFIATO ARIA E COMPENSATORITERMICI.
Se si desidera un sistema diverso (incasso, superficie piana o aparete) contattare il nostro ufficio tecnico al nr. 3334814482.

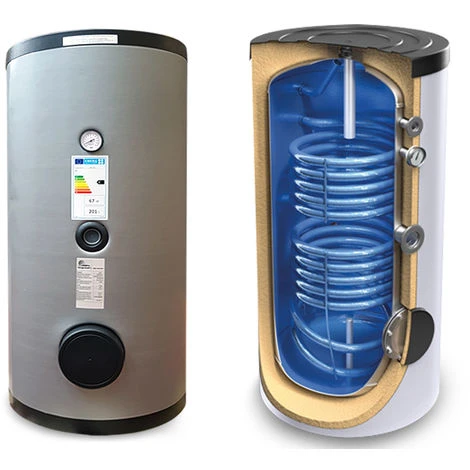

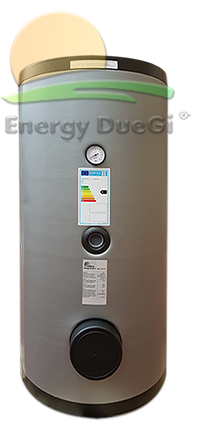

n°1 BOLLITORE SOLARE DOPPIASERPENTINA DA 300LT
Bollitore in acciaio al carbonio vetroporcellanato vetrificato, perla produzione e lo stoccaggio di acqua calda sanitaria, è dotatodi due scambiatore di calore a serpentina fissa. Con unatemperatura massima di esercizio di 95°C è particolarmente indicatoper gli impianti solari. Il bollitore è predisposto perl’installazione di una resistenza elettrica ed è dotato di un anododi magnesio con tester.
Il trattamento anticorrosivo di vetrificazione conferisce albollitore le caratteristiche di idoneità al contenimento di acquacalda per uso igienico sanitari, e di resistenza ai fenomenicorrosivi che si possono presentare durante l’eserciziodell’impianto.
Dimensioni: Ø 650 mm; h 1395 mm
Coibentazione in poliuretano rigido + pvc spessore 50 mm.
Prodotto MADE IN ITALY.
Garanzia di 5anni.

Per tutte le caratteristiche tecniche e diingombro potete scaricare la scheda tecnica in fondo allapagina.

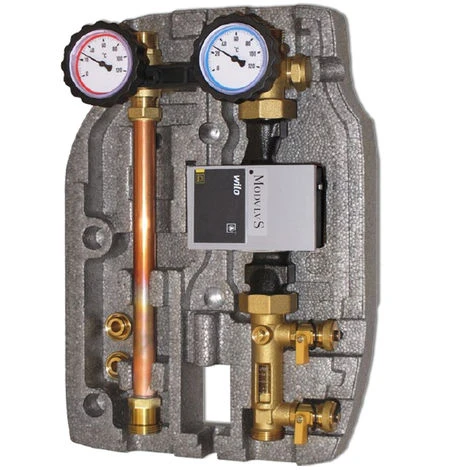

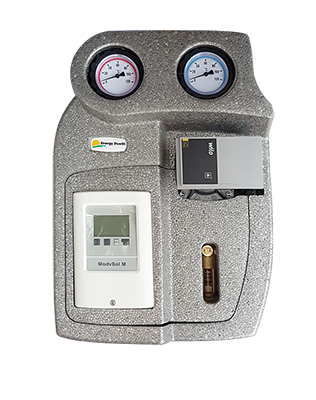

n°1 STAZIONE SOLARE A DUE VIE PERSVUOTAMENTO
Il gruppo di pompaggio a due vie dellaEnergy DueGi Srl è composto da una centralina elettronica digitaleMTDC, flussometro e pompa Wilo Yonos Para ST PWM 15/13.
E’ stato specificatamente progettato per impianti solari asvuotamento drain-back e si distingue per la facilità e rapidità diinstallazione. Il gruppo è premontato, ed è inserito in un box diisolamento installabile a parete grazie ad uno specifico sistema difissaggio.
Il gruppo offre vantaggi importanti, quali la presenza di unpratico regolatore di portata che consente anche un’agevole messain funzione dell’impianto. Esso infatti riporta i rubinetti dicarico/scarico in posizione ravvicinata, minimizzando così l’ariaresidua in circolazione dopo l’operazione di carico. Una finestragraduata permette di leggere il valore della portata circolantenell’impianto, controllando la posizione dell’appositocursore.
La centralina solare MTDC precablata è comprensiva di 3 sonde insilicone. Cavo di alimentazione centralina con spina Schuko. Cavodi alimentazione e cavo di comando PWM per il circolatore.
Le valvole a sfera immediatamente prima e dopo al circolatorepermettono di rimuovere la pompa comodamente senza svuotarel’impianto.
Tutte le guarnizioni utilizzate sono resistenti ai glicoli. Ilgruppo ha una temperatura di funzionamento di 120°C e per un breveperiodo di tempo fino a 160°C.
Ogni apparecchiatura viene testata e collaudata dopol’assemblaggio.
La connessione è da 3/4″M a battuta piana.
Prodotto MADE IN ITALY.
Garanzia di 2 anni.

Per tutte le caratteristiche tecniche e diingombro potete scaricare la scheda tecnica in fondo allapagina.

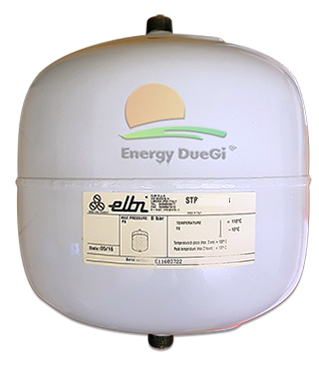

n°1 VASO DI RACCOLTA SOLARE DA 18LITRI
I vasi di raccolta della serie STP vengono installatinegli impianti solari a svuotamento per raccogliere il liquidocontenuto all’interno dei pannelli durante la fase di inattivitàdell’impianto.

Caratteristiche:
Attacco filettato da 3/4″.
Diametro: 270 mm.
Altezza: 420 mm.
Dichiarazione di conformità ai requisiti essenziali di sicurezzaprevisti della Direttiva 97/23/CE (PED).
Prodotto MADE IN ITALY.
Garanzia 2 anni.



IL KIT NON CONTIENE:

Le sottoelencate parti non sono comprese nel kited eventualmente possono essere ordinate separatamente sul nostronegozio.
TUBAZIONE SOLARE ISOLATA di collegamento deicollettori solari in quanto la richiesta di metratura è sicuramentediversa per ogni tipo di installazione.
TUTTO QUANTO NON SPECIFICATO TRA I COMPONENTI.



AVVERTENZE:

L’iva applicata al prezzo di vendita è di 10% (clienteprivato) a richiesta è possibile l’applicazione di valori diversi(22% rivenditore, 4% prima casa).
Prima di effettuarel’acquisto consultate i nostri tecnici per verificare che lecaratteristiche dell’impianto soddisfino i vostri requisiti, siamocomunque a disposizione per qualunque informazione tecnica suinostri prodotti.
La potenzialità del sistema può essere modificata in infinitesoluzioni per adattarsi alle specifiche esigenze dell’utilizzatoresia in termini di superficie dei collettori e sia riducendo oincrementando la capacità del bollitore.

Caratteristiche

Produzione:	Acqua calda sanitaria per 3-4 persone
Principio di funzionamento:	Drain Back (svuotamento)
Collettore solare:	EFMAX da 2 mq verticale 1980 x 1010 x 86 mm
Struttura di montaggio:	Soprategola per due collettori solari verticali
Bollitore ACS:	Doppiaserpentina 300 litri
Stazione solare:	Per impianti a svuotamento con centralina integrata
Vaso di raccolta:	18 litri
